Comsol 图形作业提交

【注意】使用图形提交方式，作业结束需用户手动取消作业。

(1) 申请图形应用之前，需安装好对应软件；

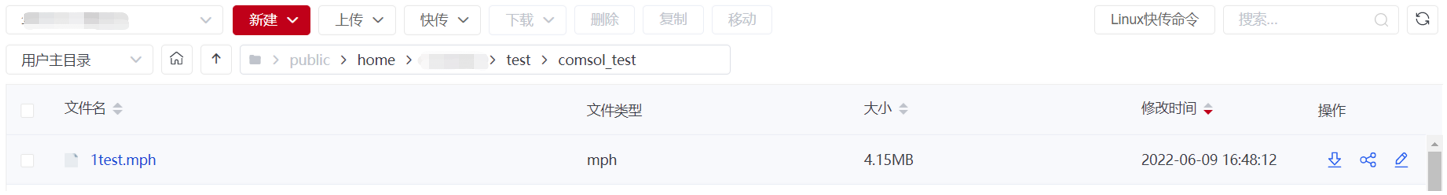

(2) 开始提交作业前，通过首页“数据管理->文件管理（E-File）”上传所需计算文件，如mph文件；

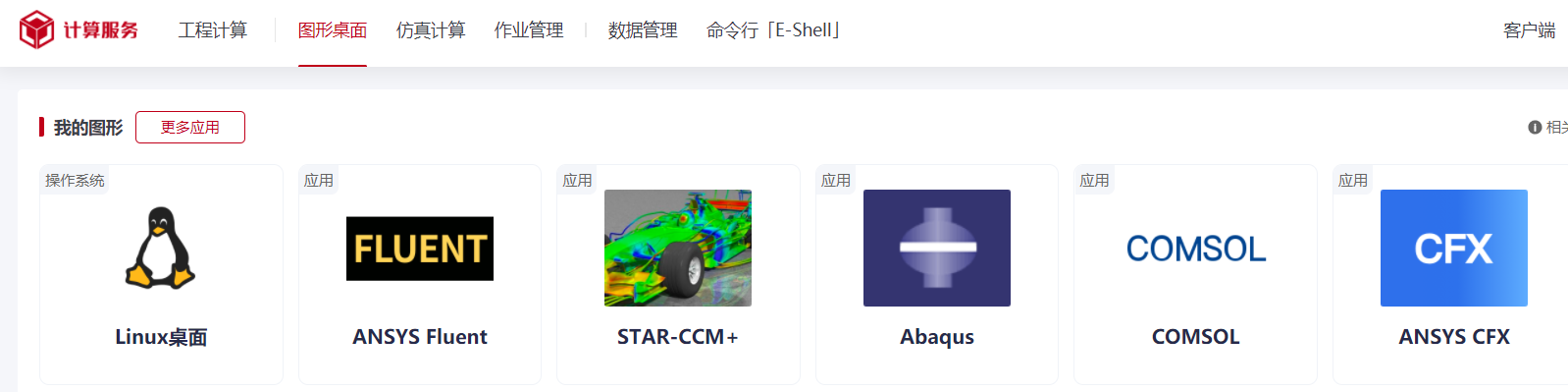

(3) 点击首页“工程计算->图形桌面->更多应用”，跳转到图形应用中心，选择Comsol应用点击“申请开通”，申请开通前请仔细阅读版权声明；

(4) 开通完成后，将鼠标移动至Comsol图标上，点击图形，或者点击图形桌面，点击Comsol图标；

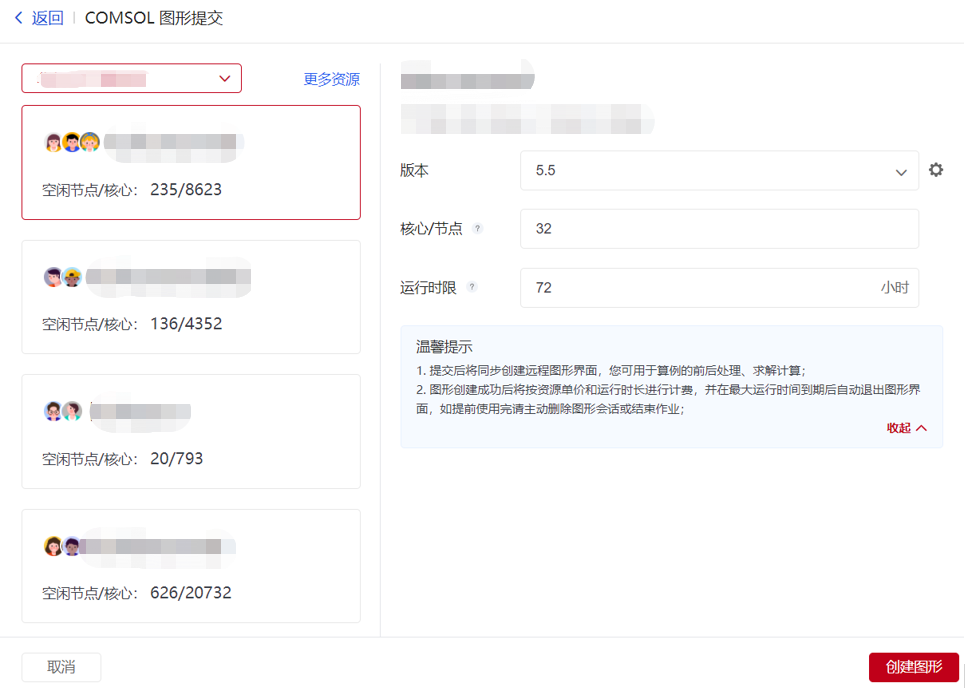

(5) 弹出图形提交页面，如下：

左侧可选择使用的队列，右侧为提交作业时的主要参数，注意以下几点：

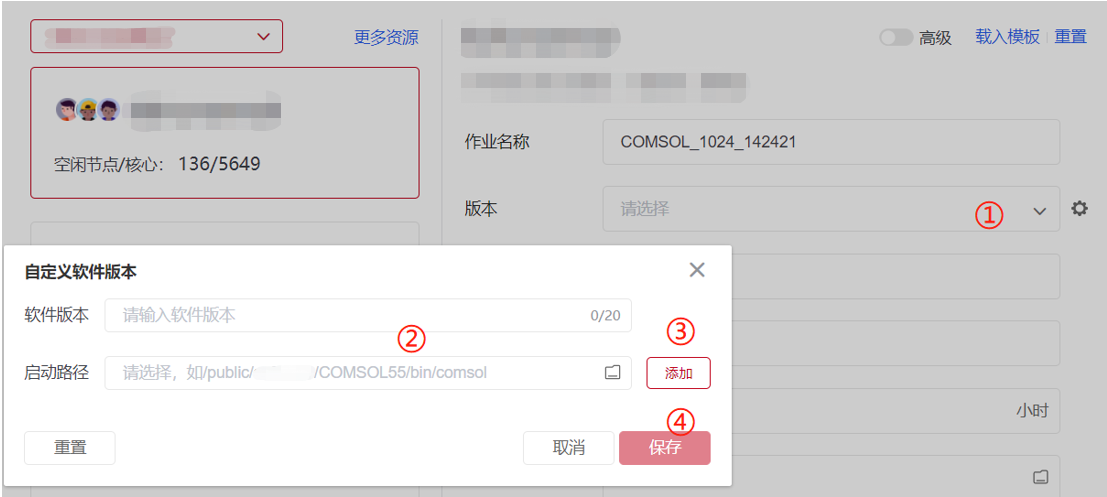

a.版本为安装软件的可执行程序路径，如未设置版本，需按以下步骤设置：

①点击“齿轮”添加版本；②自定义版本号，按示例选择comsol安装路径；③点击添加；④点击保存。

b.核心/节点为每节点核数，这里默认为单节点；

c.作业时限为作业运行最大时长，作业超时即自动退出。

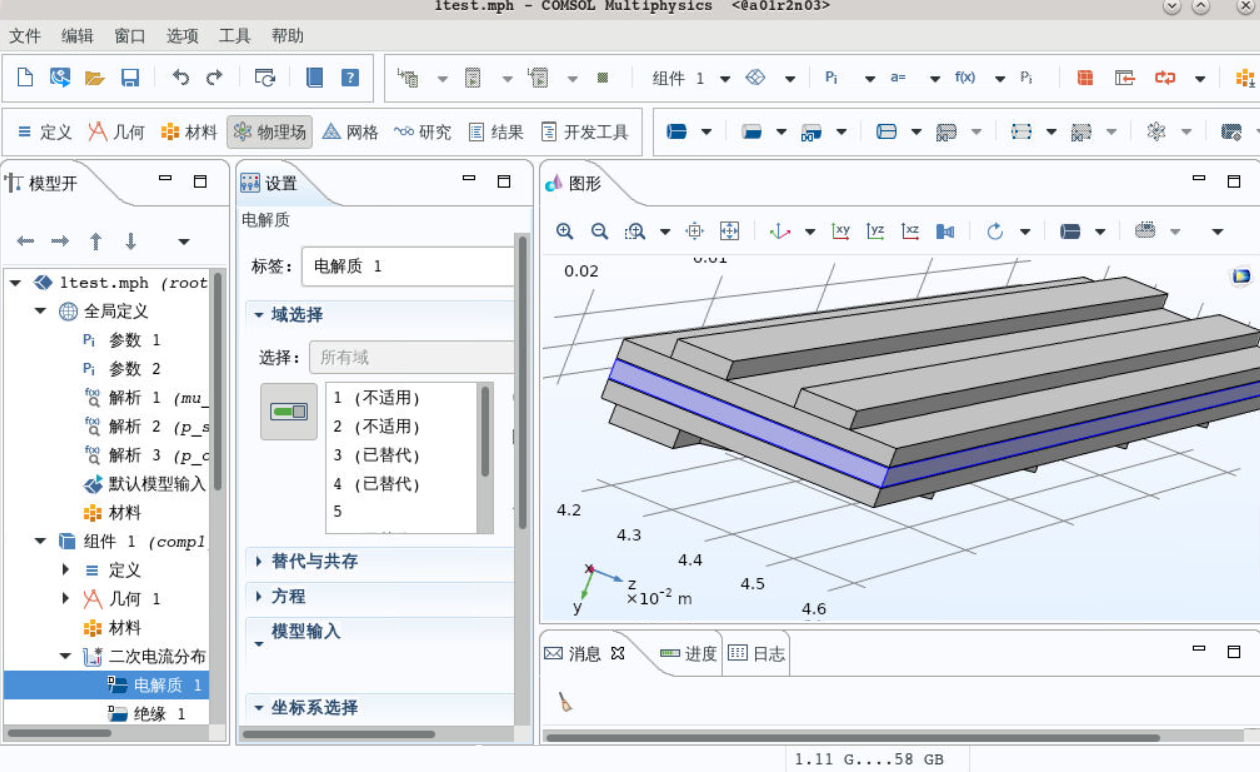

(6) 设置完成后，点击创建图形，可点击查看作业详情。提交后将同步创建远程图形界面，软件操作类似于Windows界面下，可用于算例的参数设置、求解计算。

(7) 图形作业需注意以下几点：

a.创建图形需要等待一段时间，若一直创建中，可在作业管理中查看是否作业在排队，若因资源问题排队，建议等资源充足时再提交图形作业；

b.提交图形作业后，可从作业管理页面点击作业号进入作业详情页面，打开VNC桌面，也可以从图形桌面打开作业相关联的VNC桌面；

c.图形创建成功后将按资源单价和运行时长进行计费，并在最大运行时间到期后自动退出图形界面，如提前使用完请主动取消作业。
